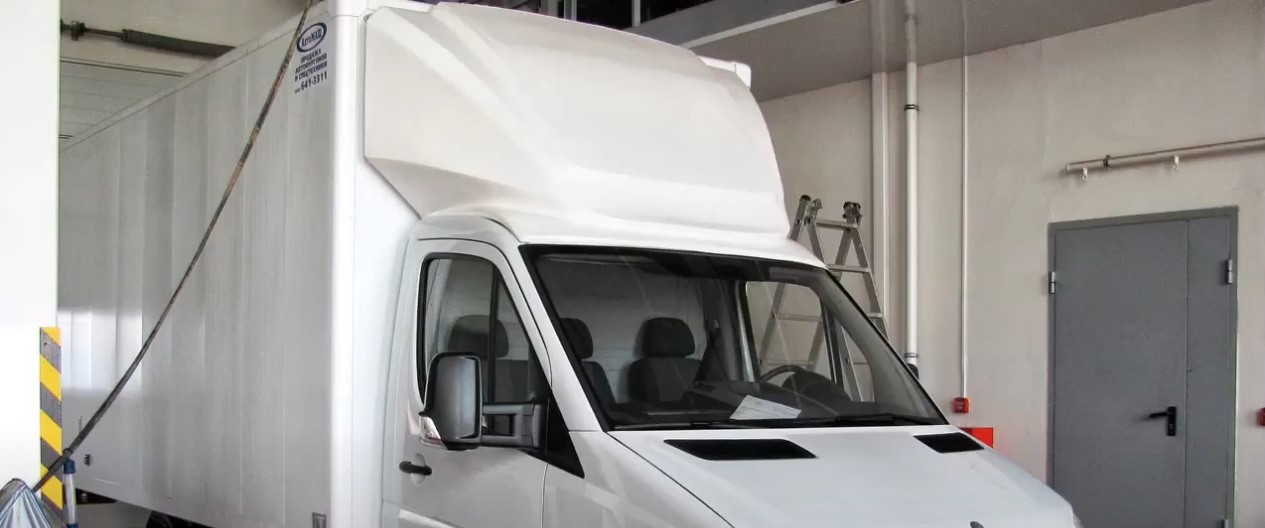

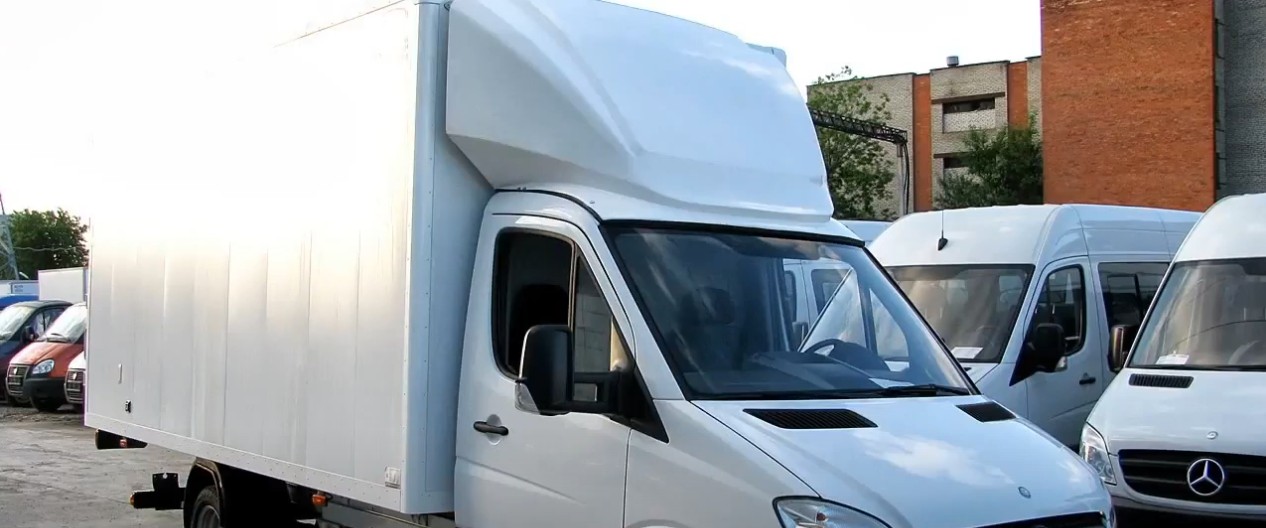

Установка аэродинамического обтекателя на Mercedes Sprinter

Для того, чтобы гарантировать надежную фиксацию обтекателя на крыше автотранспортного средства, а также в точках крепления конструкции к кабине, выполнены специальные металлические закладные пластины. По передней кромке их насчитывается 2 штуки, и такое же количество в задней части. Если анализировать внешний вид задних закладных пластин, то изнутри спойлера на Мерседес Спринтер, эти конструктивные элементы выглядят, как затемненные прямоугольные части.

Чтобы провести фиксацию изделия, с него следует предварительно убрать уплотнительную резинку. После этого по наружной поверхности изделия отметить те места, где располагаются задние закладные. После этого обтекатель устанавливается на крышу автомобиля с обязательной корректировкой с точки зрения асимметричности относительно кузовной части и кабины транспортного средства.

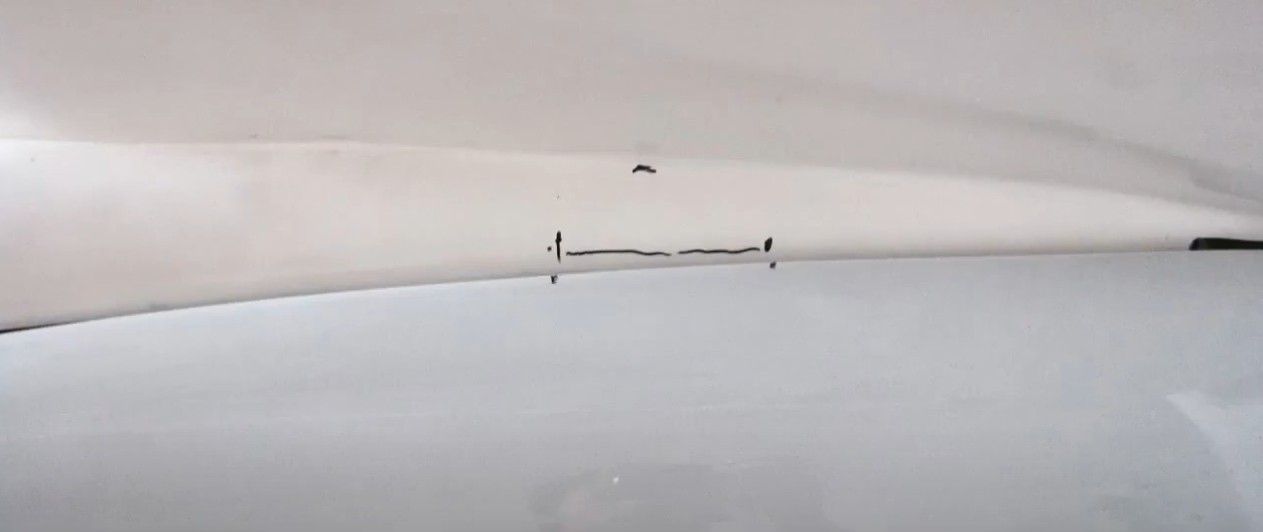

После этого на крыше автомобиля также отметить места, где будут в дальнейшем располагаться задние закладные пластины.

Также изнутри кабины автомобиля отметить точки сопряжения с устанавливаемым предметом. После этого изделие можно снять с кабины.

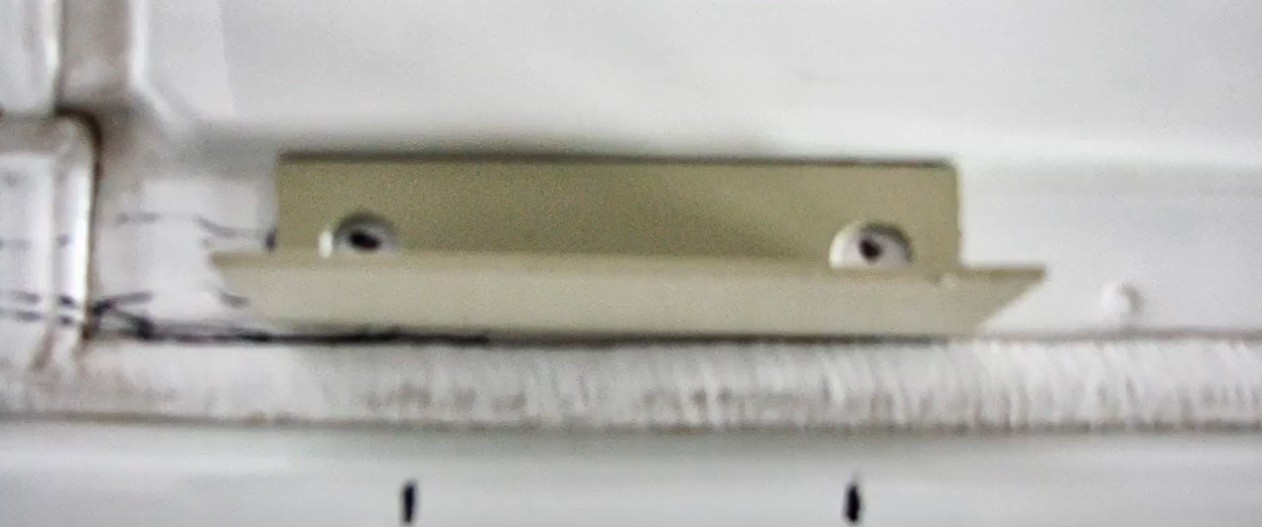

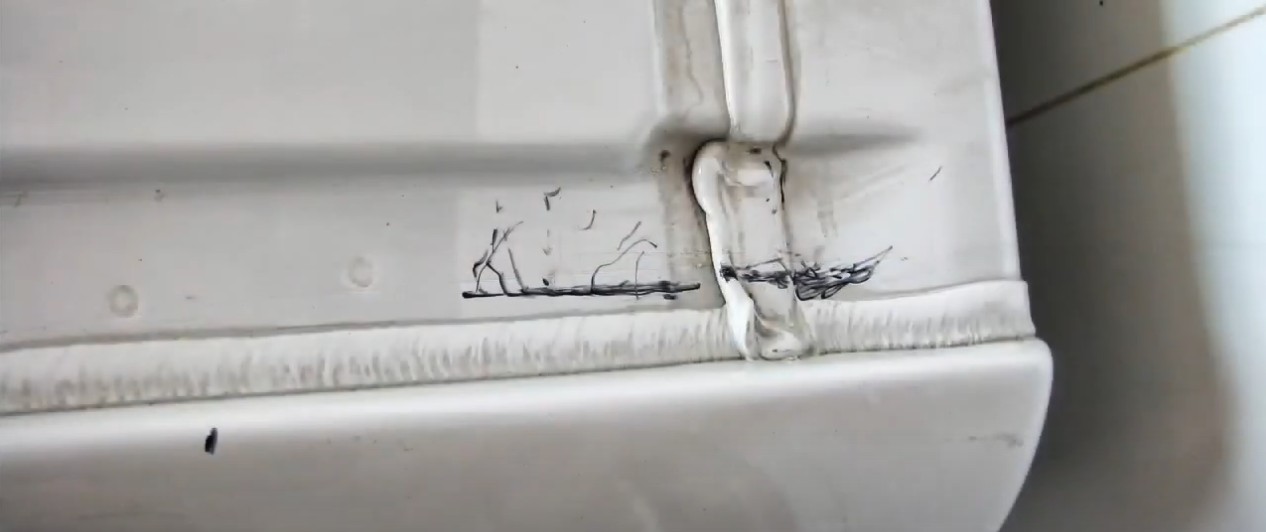

Потом, по выполненной разметке зафиксировать монтажные уголки крепления. Чтобы сделать это максимально корректно, необходимо на крыше отметить центральные точки будущего крепления, а также полные габариты монтажного уголка.

Затем при помощи саморезов, которые поставляются в комплекте с обтекателем, сделать технологические вырезы в крыше авто по предварительно нанесенной разметке.

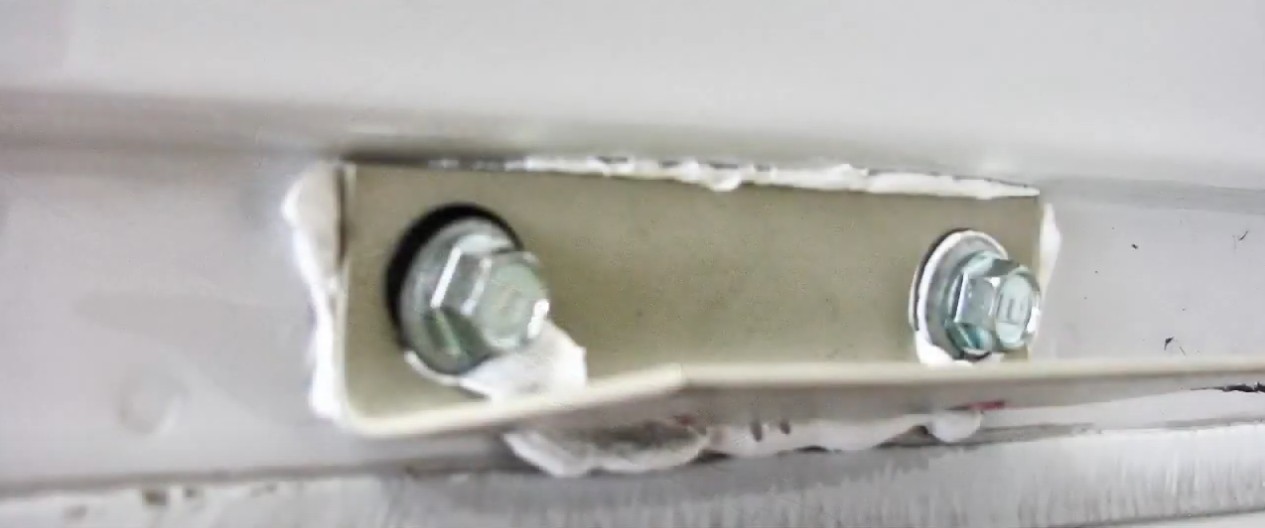

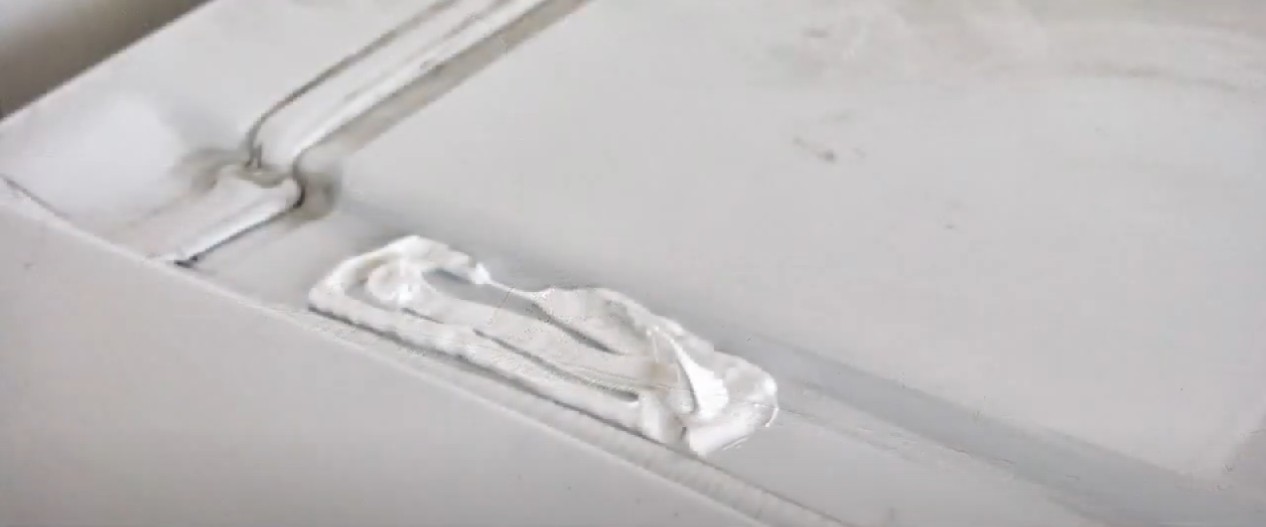

На контуры монтажного уголка, которые были выполнены на предыдущем шаге монтажа, обильно нанести герметик. А затем при помощи саморезов на фиксирующий состав прикрутить уголки.

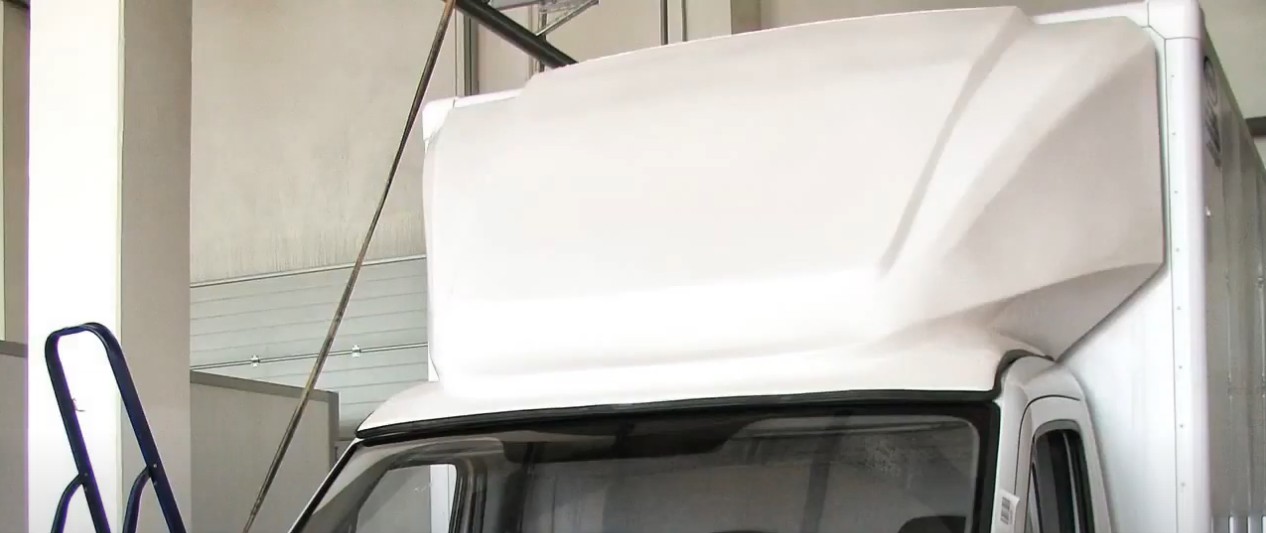

После этого на обтекатель возвращают уплотнительную резинку. Фиксируют его на крышу автомобиля.

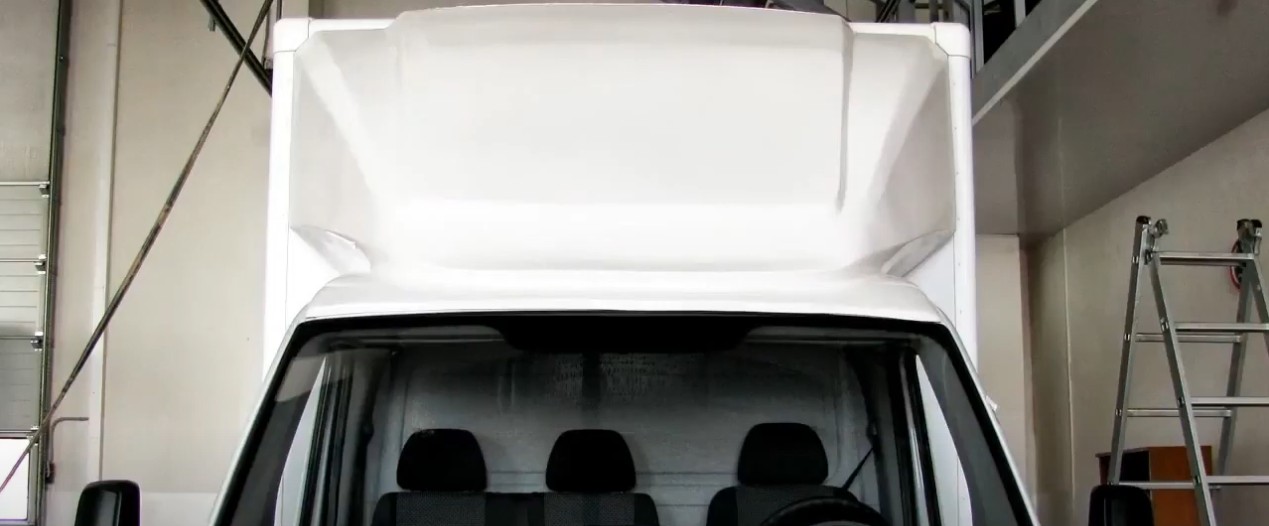

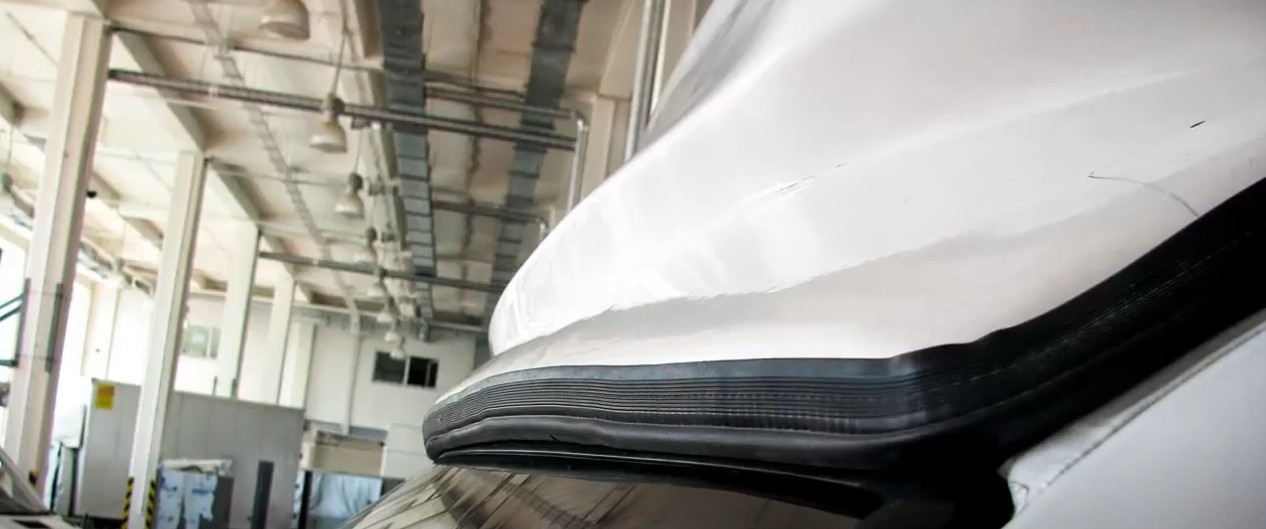

Затем убедиться в том, что спойлер корректно располагается относительно верхней границы лобового стекла. Важно оценить, что уплотнительная резинка смонтированной части как бы накладывается на уплотнительную резинку стекла.

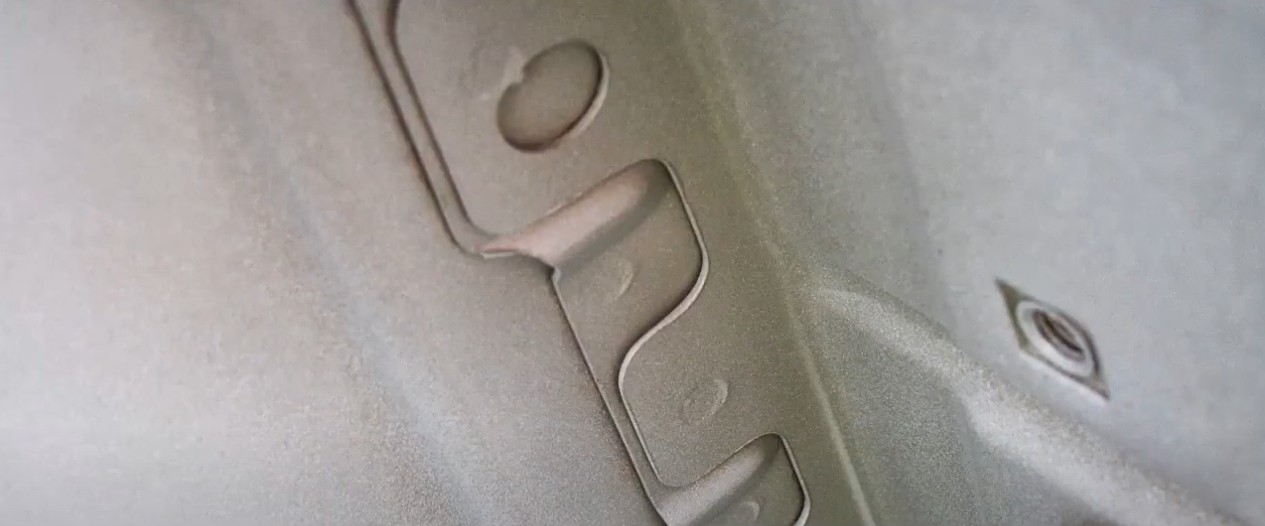

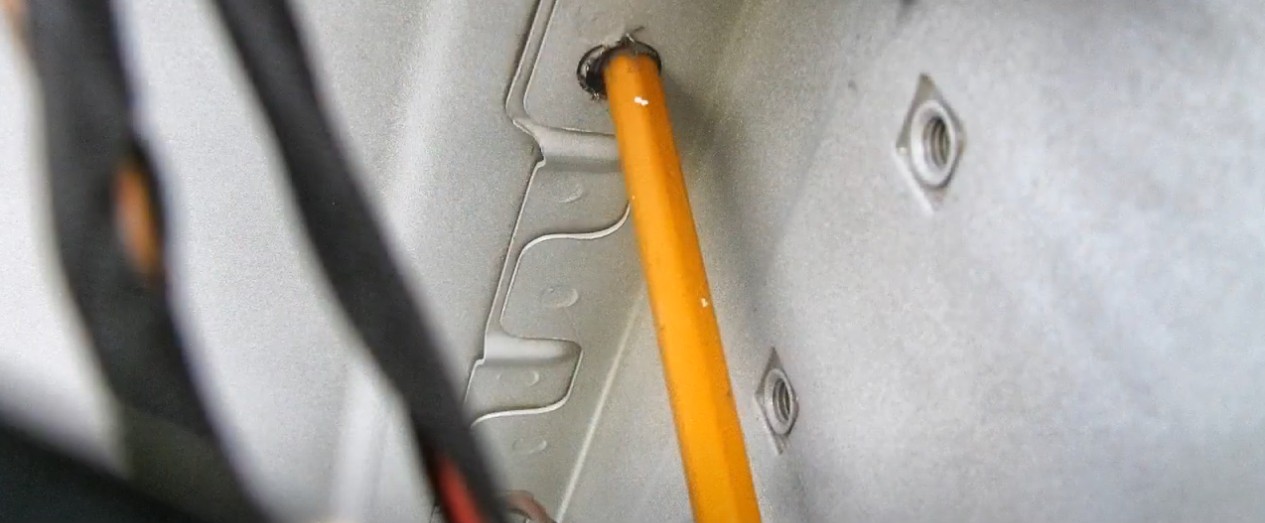

Изнутри в кабине снять обшивку с потолка. Отыскать необходимое технологическое отверстие. При помощи сверла с диаметром 8 мм изнутри высверлить насквозь. Сделать через дыру отметку на внутренней стороне спойлера, после чего снять его с крыши авто.

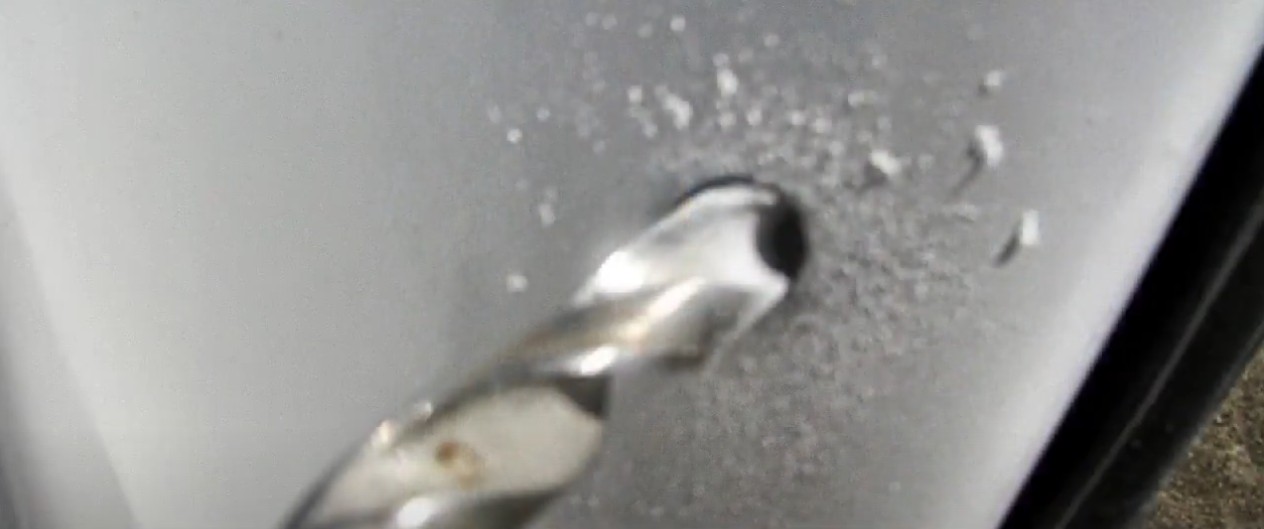

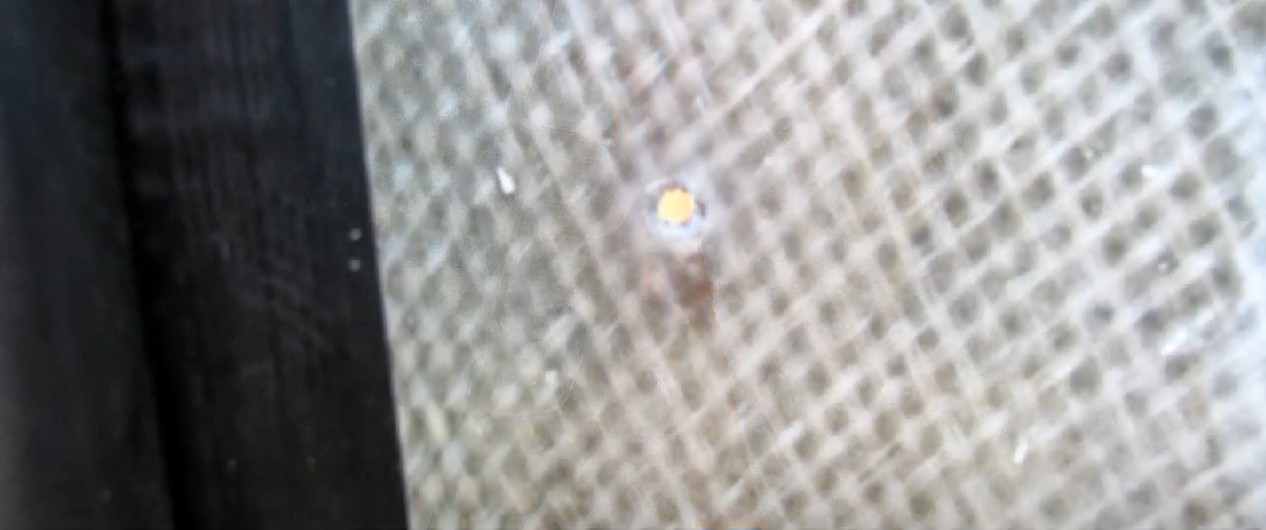

После этого сверлом с диаметром в 4 мм выполнить сквозное отверстие в обтекателе на месте отметки.

По внешней поверхности уже сверлом диаметром 8 мм рассверлить выполненное ранее отверстие. Установить обтекатель назад на крышу автотранспортного средства.

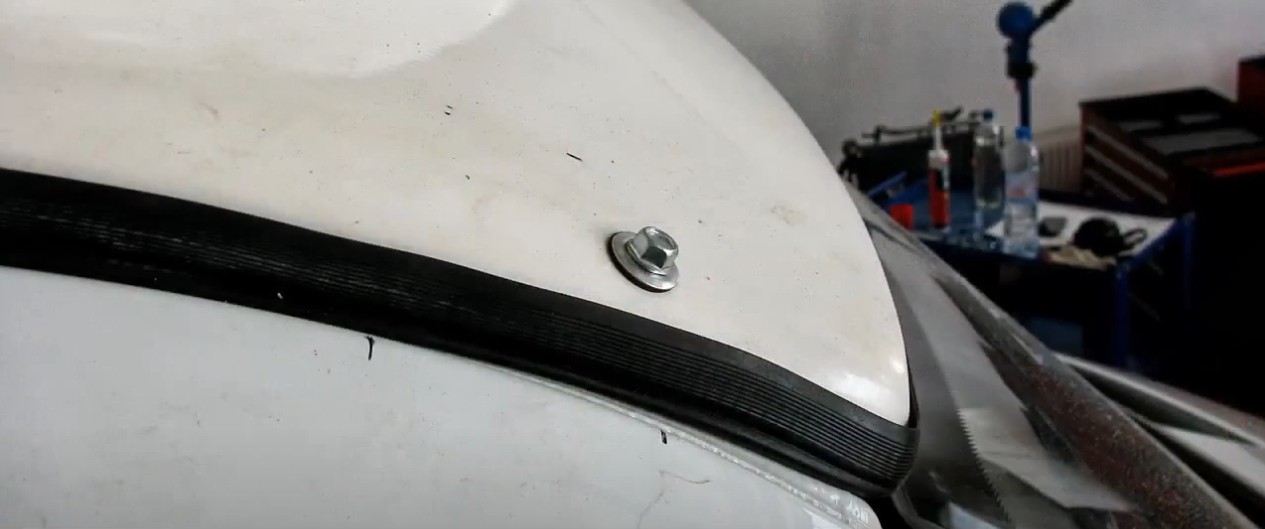

Затем из комплекта выбрать болты и шайбы с диаметром 8 мм. Смазать герметиком ту плоскость шайбы, которая будет прилегать к пластиковой поверхности. Установить их на место.

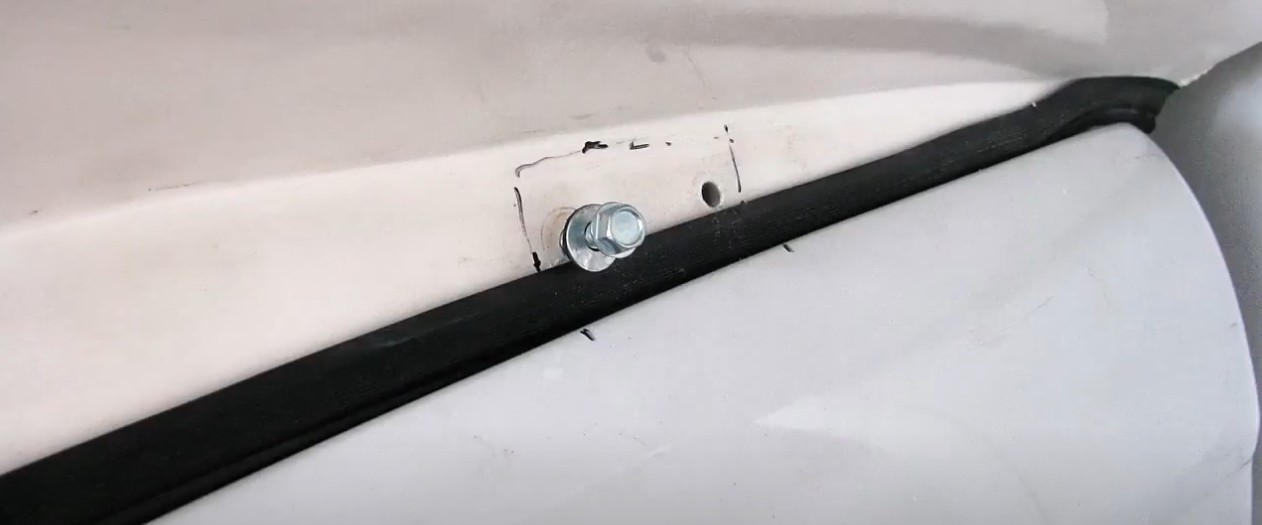

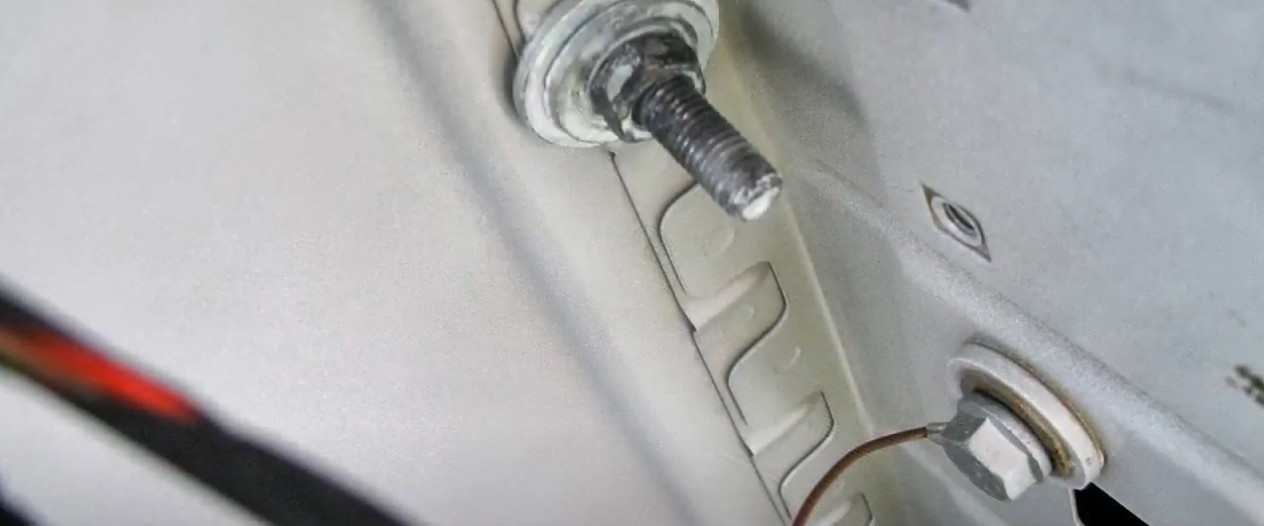

Также герметиком обработать изнутри кабины те точки, где болт сопрягается с крышей. После этого зафиксировать шайбу диаметром 10 мм, затем шайбу в 8 мм. Закрутить соответствующую по размеру гайку, затягивая ее таким образом, чтобы уплотнительная резинка была прижата, но не чрезмерно.

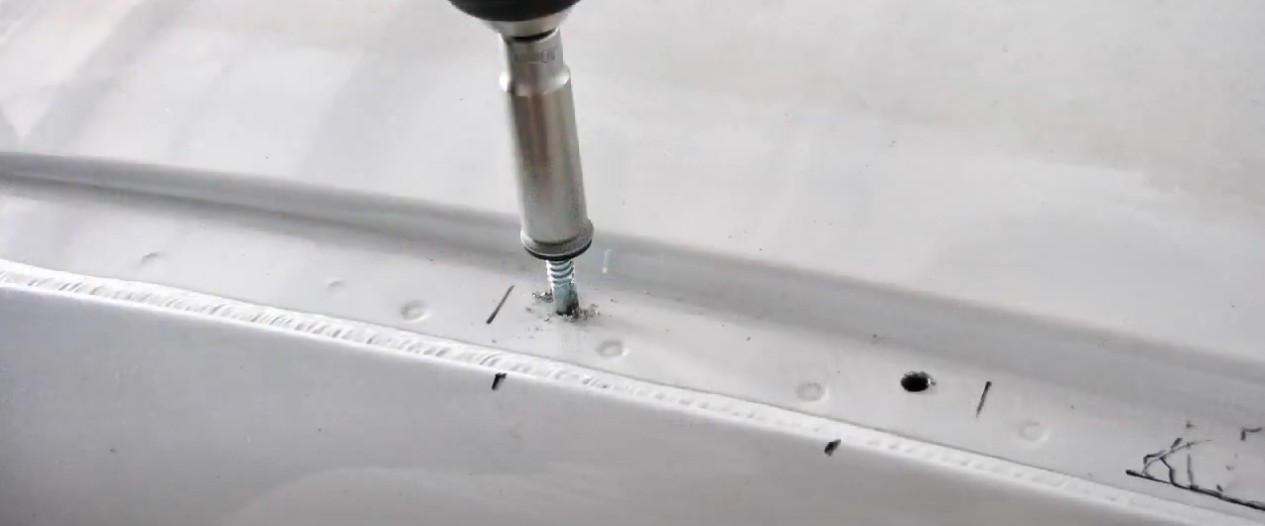

Затем вернуться к тем местам, где были выполнены отметки под монтажные уголки. При помощи сверла D4 (диаметром в 4 мм) выполнить нужные отверстия в обтекателе, там, где располагаются задние закладные пластины. Через отверстия зафиксировать изделие с монтажным уголком при помощи саморезов, которые прилагаются в комплекте.
